規格項

說明

協議

符合JT794標準，支持部標JT808、GB19056等多種協議

電源輸入

支持多種電源輸入(DC +8V～36V)，符合12V/24V車輛電氣要求

點火信號（車鑰匙）

l ≤6V，點火信號關閉

l ≥7.5V，點火信號開啟

攝像頭供電電源（AV IN1-AVIN8）

攝像頭電源輸出+12V，輸出電壓12V（+/-0.5V），最大輸出電流3A（輸出帶過流保護），每路攝像頭紅外開啟后電流不超過0.35A。

顯示屏供電電源（AV OUT）

顯示屏供電輸出，+12V（+/-0.5V），每路屏的電流不超過0.75A。

外接設備電源輸出（DC OUT）

輸出電壓12V（+/-0.5V），最大輸出電流0.75A

顯示屏和12VOUT供電只能二選一

+5V，輸出電壓5V（+/-0.2V），最大輸出電流1A

功耗

9W(無外設)

錄像存儲媒質

SD卡（讀寫速度-class 10，可支持1張SD卡，單張SD卡最大128GB）

SD卡采用循環錄像方式

SD卡可做主備存儲

機械硬盤和固態硬盤存儲

視頻

視頻流標準

ISO14496-10

視頻碼率

16Kbps～2000Kbps可調

視頻輸入

八路標清或八路高清（720P/1080P）視頻輸入1.0Vp-p，阻抗75Ω

視頻輸出

一路復合視頻輸出1.0Vp-p，阻抗75Ω

本地視頻輸出顯示

單畫面、四畫面、九畫面可配置

視頻制式

PAL/NTSC制式

圖像壓縮標準

H.264 Main Profile

圖像分辨率

QCIF/CIF/HD1/D1可選(最大支持四路D1)、720P、1080P

音頻

音頻壓縮標準

G.726

音頻輸入

支持八路音頻輸入

音頻輸出

單路音頻輸出

錄音方式

聲音與視頻同步錄制

音頻碼率

16Kbps/32Kbps/40Kbps可選

語音對講

語音對講

外接咪頭和喇叭，支持語音對講功能

TTS語音播報

TTS語音播報

支持外接TTS語音播報器

G-sense

碰撞

內置三軸加速度傳感器，大于1g進行碰撞報警。

側翻報警

側翻是檢測相對水平面的角度。交通部默認是30度，大于30度就報警。

掉電保護

掉電保護

內置鋰電池，在主電掉電情況下，設備可工作2min，進行數據存儲，上報數據。

I/O

I/O報警輸入

支持7路I/O口報警輸入。

高電平報警輸入值：6～36Ｖ

低電平報警輸入值：0～5V

劫警輸入

 默認為高電平，低電平（0V-0.8V)有效。

高電平報警輸出

2路高電平報警輸出。

開關量最大支持12V&0.3A的通流能力。

駕駛員身份識別

駕駛員身份識別

支持可接觸24C02類型IC卡。

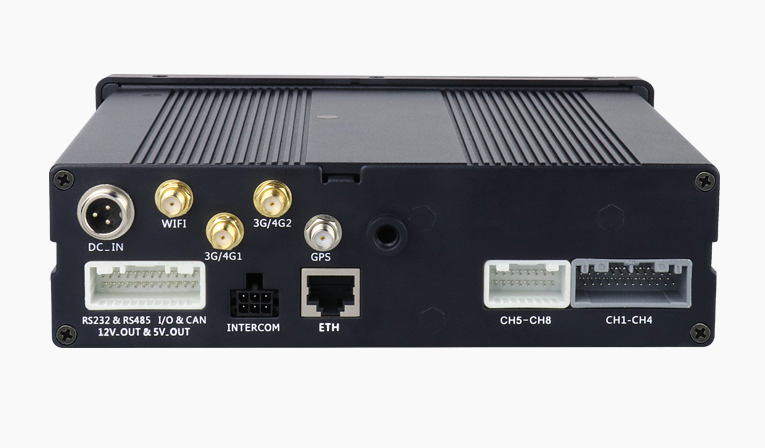

通信接口

串行接口

支持一個RS485接口，支持一個RS232接口

CANBUS接口

一路CAN接口，兼容CAN2.0B

網絡接口

一路10M/100M自適應網絡RJ45接口

USB接口

USB2.0

USB2.0高速傳輸

無線通信

Wifi接口

支持802.11b/g/n，2.4G/5.8G無線

3G/4G接口

支持LTE

GPS/北斗雙模

首次冷啟動時間

≤35s

首次熱啟動時間

≤2s

重捕捉時間

≤2s

定位精度

水平≤15m，高程≤30m

測速精度

≤2m/S

跟蹤靈敏度

-159dBm

捕獲

-144dBm

GNSS頻率

BD1 B1/GPS L1

導航數據格式

NMEA 0813

其他

工作溫度

-20～+70℃（通風良好條件下的環境溫度）

尺寸外觀

長188mm*寬177mm*高58mm
